애플리케이션
1. 방지 장치는 유압 변압기 하에 사용합니다.
2. GIS 방지 장치
3. 경편궤도 방지 장치 (직류전철변전소 yse가 차량에 장착합니다).
4. 중합 보호 방지 장치.
5. 케이블 시스 보호 방지 장치.
6. 낮은 전압 서지 흡착제.
주요 등급
| 적용 포들 EC 기준 | 레컴 -마드드 UR (kV rms) | 모델 | 차원(MM) | 비판적 동작 전압 V1mA-DC, 코프-DC의 범위 | Max.residual 전압 비율 (VX kV/V1 mA)(at 8/20 μs) | 현재 내성 역량 | |
| 4/10 MS(KV) | 2 MS(A) | ||||||
| 배포 5kA | 3.0 | ZV0030-0020-32 | 21±1.0 | 4.55-5.40 | (5kV에) 1.78 | 65 | 100 |
| 4.5 | ZV0045-0030-32 | 31±1.0 | 6.80-8.10 | (5kV에) 1.78 | 65 | 100 | |
| Distribution& 종류 10kA | 3.0 | ZV0030-0020-42 | 21±1.0 | 4.55-5.40 | (10kV에) 1.83 | 100 | 400 |
| 4.5 | ZV0045-0030-42 | 31±1.0 | 6.80-8.10 | (10kV에) 1.83 | 100 | 400 | |
| 클래스 2 10kA | 1.5 | ZV0015-0012-52 | 12±1.0 | 2.10-2.40 | (10kV에) 1.79 | 100 | 600 |
| 3.0 | ZV0030-0023-52 | 24±1.0 | 4.18-4.82 | (10kV에) 1.79 | 100 | 600 | |
| 클래스 3 10kA | 1.5 | ZV0015-0012-62 | 12±1.0 | 2.10-2.40 | (10kV에) 1.69 | 100 | 1000 |
| 3.0 | ZV0030-0023-62 | 24±1.0 | 4.18-4.82 | (10kV에) 1.69 | 100 | 1000 | |
| 클래스 4 10kA | 3.0 | ZV0030-0023-75 | 24±1.0 | 4.18-4.82 | (20kV에) 1.78 | 100 | 1300 |

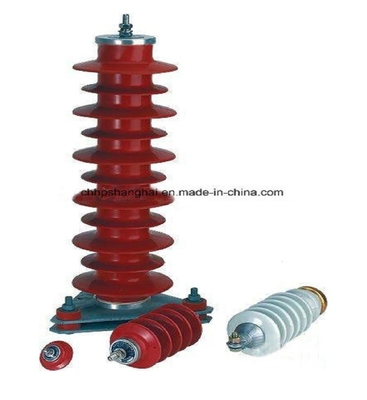

피뢰기
근무 조건
1. 대기온도 :-40oC~+60oC ;
2. 높이 :≤3000m ;
3. 주파수 48Hz-62Hz ;
4. 전원 프레리퀀시 전압은 서지 방지 장치의 베트위엔 단말기를 적용했고 서지 방지 장치의 연속 조작법 전압을 초과하지 않아야 합니다 ;
5. 지진 (지진에 의한) 강도는 8 도 이하입니다 ;
6. 맥스 풍속은 35m/s입니다 ;
주요 테크니칼파라미터
금속 산화 배리스터 폴리머는 (갭리스) A.C 시스템(5kA,10kA,20kA)를 위한 타입 서지 방지 장치를 수용했습니다
| 모델 | 정격 전압 (kV ms) | 연속 조작법 전압 (kV ms) | 명목상 방출 경향(≤vKp) 하에 뇌 임펄스 잔류 전압 | 라인 방전 클래스 | 크리페이지 거리(MM) | 2 부인 네모파 충격 전류 내성(A) | 4/10μ고 전류 충동은 저항합니다 |
| YH/5/W-6 | 6 | 4.8 | 18 | 1 | 320 | 150 | 65 |
| YH/5/W-9 | 9 | 7.2 | 27 | 1 | 430 | 150 | 65 |
| YH/5/W-12 | 12 | 9.6 | 36 | 1 | 430 | 150 | 65 |
| YH/5/W-15 | 15 | 12 | 45 | 1 | 530 | 150 | 65 |
| YH/5/W-18 | 18 | 14.4 | 54 | 1 | 530 | 150 | 65 |
| YH/5/W-21 | 21 | 16.8 | 63 | 1 | 640 | 150 | 65 |
| YH/5/W-24 | 24 | 19.2 | 72 | 1 | 640 | 150 | 65 |
| YH/5/W-27 | 27 | 21.6 | 81 | 1 | 740 | 150 | 65 |
| YH/5/W-30 | 30 | 24 | 90 | 1 | 890 | 150 | 65 |
| YH/5/W-33 | 33 | 26.4 | 99 | 1 | 890 | 150 | 65 |
| YH/5/W-36 | 36 | 28.8 | 108 | 1 | 1115 | 150 | 65 |
| YH/10/W-3 | 3 | 2.4 | 9 | 1 | 180 | 250 | 100 |
| YH/10/W-6 | 6 | 4.8 | 18 | 1 | 240 | 250 | 100 |
| YH/10/W-9 | 9 | 7.2 | 27 | 1 & 2 | 300/340 | 250 | 100 |
| YH/10/W-12 | 12 | 9.6 | 36 | 1 & 2 | 380/400 | 250 | 100 |
| YH/10/W-15 | 15 | 12 | 45 | 1 & 2 | 400/450 | 250 | 100 |
| YH/10/W-18 | 18 | 14.4 | 54 | 1 & 2 | 510/400 | 250 | 100 |
| YH/10/W-21 | 21 | 16.8 | 63 | 1 & 2 | 580/730 | 250 | 100 |
| YH/10/W-24 | 24 | 19.2 | 72 | 1 & 2 | 640/730 | 250 | 100 |
| YH/10/W-27 | 27 | 21.6 | 81 | 1 & 2 | 710/730 | 250 | 100 |
| YH/10/W-30 | 30 | 24 | 90 | 1 & 2 | 780/1125 | 250 | 100 |
| YH/10/W-33 | 33 | 26.4 | 99 | 1 & 2 | 840/1125 | 250 | 100 |
| YH/10/W-36 | 36 | 28.8 | 108 | 1 & 2 | 920/1125 | 250 | 100 |
| YH/10/W-42 | 42 | 33.6 | 126 | 2 & 3 | 1260 | 400 | 100 |
| YH/10/W-45 | 45 | 36 | 128 | 2 & 3 | 1260 | 400 | 100 |
| YH/10/W-54 | 54 | 42 | 160 | 2 & 3 | 1260 | 400 | 100 |
| YH/10/W-60 | 60 | 48 | 178 | 2 & 3 | 1465 | 400 | 100 |
이행 보증
한때 Ｕ는 구입하고 하이비안 전력 장비 (CHHP)에 의해 제조된 제품이 인도 기일 뒤에 24 달 성능 구라난트이이를 얻을 수 있거나 어떠한 특별한 레케스도 있다면 플스가 우리와 연락하기를 주저하지 않습니다...
